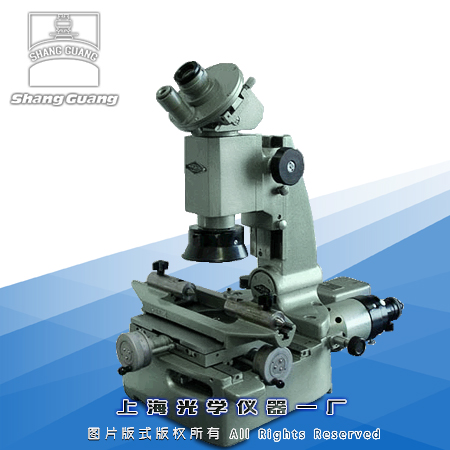

JGX-1型小型工具顯微鏡是以影像法為測量原理的具有繁用性的精密光學計量儀器之一。測量范圍廣、精確可靠、操作方便。因而特別適用于精密機械制造與工具制造工業(yè)。
一、小型工具顯微鏡 JGX-1參數
| 類 型 | JGX-1 | ||
分 度 值 | 測微鼓輪的分度值：0.01mm | ||
| 測角目鏡中的角度分度值1’ | |||
| 立桿傾斜度尺的分度值：1° | |||
| 測 量 范 圍 | 縱向行程 | 應用測微螺桿：0-25mm | |
| 應用測微螺桿及量塊：0-75mm | |||
| 橫向行程 | 應用測微螺桿：0-25mm | ||
| 測角目鏡角度分度范圍：0-360° | |||
| 輪廓目鏡角度分度范圍：±7° | |||
| 顯微鏡立柱側向傾斜范圍：≈±12° | |||
| 顯微鏡懸臂伸出長度 | ≈83mm | ||
| 工作臺和物鏡之間距離 | 較大130mm | ||
| 頂針架所允許的工件長度 | 不大于ф25的工件：較長220mm | ||
| 不大于ф55的工件：較長100mm | |||
| 外 形 尺 寸 | 寬*長：350mm*600mm | ||
| 無投影設備時之高：530mm | |||
| 有投影設備時之高：730mm | |||
| 重 量 | 儀器重量：20KG | ||
| 投影設備重量：5.5KG | |||
二、成套性
| 1 | 儀器主體 | 8 | 25mm量塊 |
| 2 | 一般用照明設備 | 9 | 反射照明用8W6V燈具 |
| 3 | 測角目鏡 | 10 | 10VA-6V/220變壓器 |
| 4 | 帶測角目鏡照明用2W6V燈具 | 11 | 頂針架、V型支架 |
| 5 | 3X物鏡 | 12 | 壓板、定焦桿 |
上海光學儀器廠是國內較早成立大型綜合類光學儀器的生產企業(yè)，以顯微鏡、光學儀器、測量工具顯微鏡、生物顯微鏡、測量投影儀、影像測量儀、工具顯微鏡、分光光度計、折射儀等見長，在國內久負盛名。上海顯微鏡企業(yè)全面改制后，開發(fā)了與電腦……
